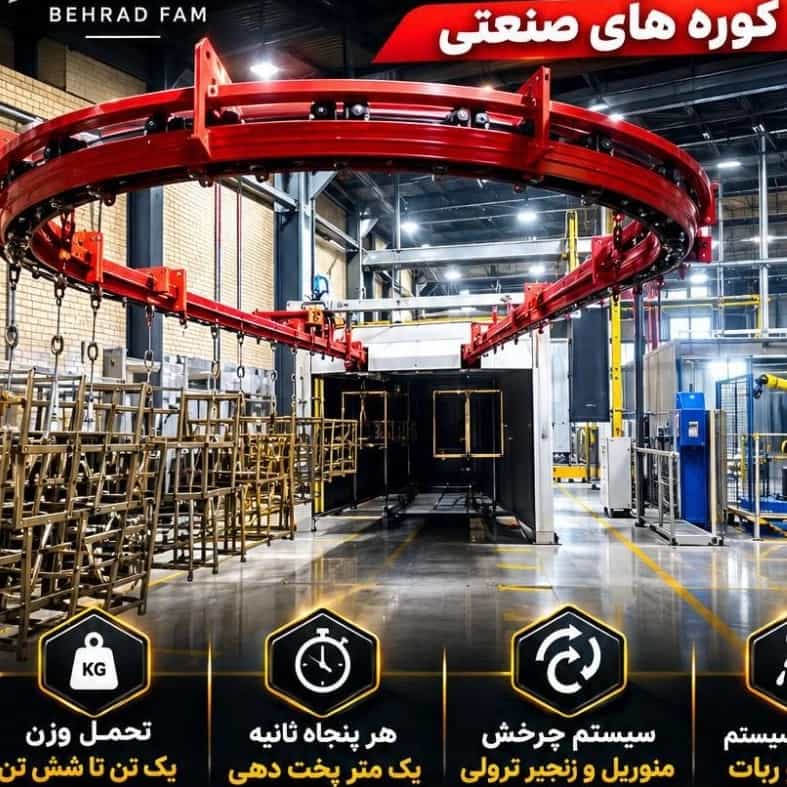

سیستم منوریل و زنجیر ترولی نقاله آویز
سیستم منوریل و زنجیر ترولی (نقاله آویز تک‌ریلی / Monorail Conveyor) یکی از اجزای کلیدی و پرکاربرد در خطوط کامل رنگ پودری الکترواستاتیک است. این سیستم وظیفه انتقال پیوسته و خودکار قطعات را از ایستگاه شست‌وشو به کابین پاشش، از آن‌جا به کوره پخت و در نهایت به نقطه تخلیه بر عهده دارد. طراحی دقیق، ساختار مقاوم و حرکت روان این نقاله، نقشی تعیین‌کننده در سرعت تولید، کیفیت یکنواخت پوشش و بهینه‌سازی مصرف انرژی در خط رنگ دارد.
چرا استفاده از سیستم منوریل و زنجیر ترولی؟
- انتقال مداوم و بدون توقف قطعات: حذف جابجایی دستی، افزایش سرعت خط و کاهش نیروی کار مورد نیاز.
- یکنواختی در پاشش و پخت: آویزان بودن قطعات روی ترولی، دسترسی کامل پیستوله‌ها و گردش یکنواخت در کوره برای توزیع حرارت مطلوب فراهم می‌کند.
- کاهش اشغال فضا: بهره‌گیری از ارتفاع سوله و انتقال قطعات در مسیر معلق، از سطح مفید کارگاه صرفه‌جویی می‌کند.
- هماهنگی با سایر تجهیزات: قابلیت اتصال به کابین پاشش، سایکلون مکنده و کوره باکس در یک خط یکپارچه.
اجزای اصلی سیستم منوریل
- ریل منوریل (مونوریل): پروفیل فولادی دقیق و مقاوم که مسیر حرکت ترولی‌ها را در مقاطع مستقیم و منحنی هدایت می‌کند.
- زنجیر ترولی (Conveyor Chain): زنجیر صنعتی با گام استاندارد و چرخ‌دنده‌های دقیق که نیرو را به‌صورت پیوسته به ترولی‌ها منتقل می‌کند.
- ترولی و آویز قطعات: بازوهای آویزان جداگانه با قابلیت چرخش، جهت قرارگیری بهینه قطعات در معرض پاشش رنگ.
- چرخ‌دنده‌ها و درایو: موتور گیربکس‌دار به‌همراه سیستم سرعت متغیر (Variable Speed) برای تنظیم سرعت بسته به نوع و تیراژ قطعات.
- ایستگاه‌های بارگیری/تخلیه: نقاط ورود و خروج مجهز به کنترل، نگهداری مسیر و مکانیزم ترمز ایمنی.
متریال و کیفیت ساخت درجه یک
- ریل و ستون‌ها: ساخته شده از فولاد و پروفیل با ضخامت استاندارد، گالوانیزه یا رنگ‌افشان‌شده که مقاومت بالایی در برابر زنگ‌زدگی و شرایط محیطی کارگاه دارند.
- زنجیر و چرخ‌دنده‌های صنعتی: با عملیات حرارتی و سخت‌کاری (هاردن) جهت افزایش عمر مفید و مقاومت در برابر سایش و کشش.
- بلبرینگ‌ها و غلتک‌ها: با درزبندی و روانکاری، عملکرد نرم، کم‌صدا و بدون لرزش حتی در شیفت‌های کاری پیوسته.
- اتصالات و اتصال‌های مونتاژ: پیچ و مهره‌های آب‌کشی‌شده و جوش‌های مقاوم برای پایداری و ایمنی مسیر.
مشخصات فنی و قابلیت‌های تکمیلی
مشخصه توضیح نوع سیستم نقاله آویز تک‌ریلی (منوریل) محرک الکتروموتور با گیربکس و درایو سرعت متغیر مسیر حرکت مستقیم و منحنی، قابل سفارشی‌سازی مطابق سوله ترولی‌ها با قابلیت چرخش ۳۶۰ درجه متراژ مسیر قابل طراحی بر اساس ابعاد کارگاه و تیراژ تولید هماهنگی کاملاً سازگار با کابین رنگ، سایکلون و کوره
مشاوره، نصب و پشتیبانی
طراحی سیستم منوریل و زنجیر ترولی به‌صورت کاملاً مهندسی و متناسب با متراژ سوله، چیدمان تجهیزات و حجم تولید شما انجام می‌شود. گروه فنی ما علاوه بر ساخت، نصب، راه‌اندازی، آموزش اپراتور و ارائه پشتیبانی و گارانتی معتبر را نیز برعهده می‌گیرد. برای دریافت کاتالوگ، مشاوره رایگان و استعلام قیمت روز، با کارشناسان ما تماس بگیرید.
